XK-F303KE图数一体无线传输设备，具有体积小、功耗低、通信距离远等特点，支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。
XK-F303KE 的中心节点可配置为点对点和点对多点模式，用户只需要增加一台从节点就可以拓展设备的应用场景，同时具有加密功能，用户可自主设置信道加密密钥。
XK-F303KE支持透明传输协议，可同时传输飞控和其他挂载的数据信息，地面端可通过串口或网络端口（UDP/TCP）与地面站交互数据。支持串口、SBUS透传功能，使无人机的链路得到扩展
u 支持多种带宽。
u 控制接口丰富。
u 载噪比高。
u 输入电压范围宽，支持DC12~25V电压输入。
u 功耗低。
u 下行最大配置速率30Mbps，带宽20MHz，上行最大配置速率26Mbps，带宽20MHz。
u 支持OTA升级，支持本地和远程升级。
u 支持点对多点，适用于多种场景。
u 工作频段 1.4GHz。
u 带宽可调，包括3MHz、5MHz、10MHz、20MHz。
u 映射方式自适应，包括QPSK、16QAM、64AQM。
u 支持多个串口、SBUS。
u 最多支持3路网口设备同时传输。
参数名 | 指标/规格 | |
从节点 | 主节点 | |
输入电压 | DC12V~DC25V | |
功耗 | ≤11W | |
调制方式 | OFDM | |
数据接口 | UART（TTL/RS232）/SBUS | |
工作频率 | 1420-1530MHz用户可设置 | |
链路速率 | 上行最大可达30Mbps，下行最大可达26Mbps | |
工作带宽 | 3/5/10/20MHz | |
传输延时 | ≤15ms | |
输出功率 | ≤33dBm（可设置） | |
工作温度 | -30℃~60℃ | |
储存温度 | -40℃~75℃ | |
天线 | 可折叠胶棒（30cm）*2 | 玻璃钢全向天线（120cm）*2 |
通信协议 | IEEE802.3，透明串口数据 | |
通信 | 点对点，点对多点，中继模式 | |

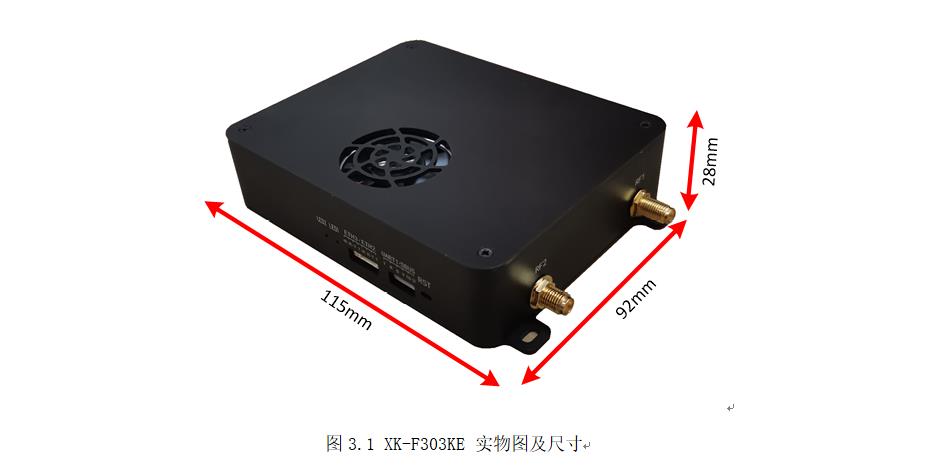

设备尺寸 | 115*92*28mm | |
设备重量 | ≤300g | |

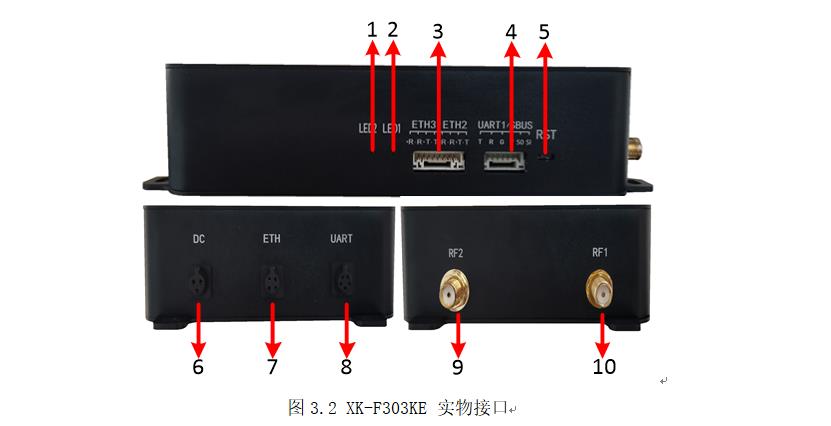

1、信号强度提示灯（绿：强，蓝：中，红：弱）
2、频段提示灯（ 蓝：1.4G ）
3、两个备用网口，机载端最多可接入3个摄像头，地面端最多3台电脑接入监控
4、SBUS接口/备用数据串口，一端连接地面端的SBUS接口，一端连接遥控器的教练接口
5、复位键，短按1~2s设备重启，长按5s以上恢复出厂设置
6、电源接口，电压范围DC12V~DC28V
7、网口，视频输出接口（地面端），可连接至PC或地面站；视频输入接口（机载端），连接摄像头
8、串口（UART），串口2为数据串口，串口3为复用串口（默认数据串口，输入“#cfg#”进入配置模式，输入“#ext#”退出配置模式），UART电平标准：TTL-3.3V/RS232
9、从天线接口
10、主天线接口
