图数一体网口传输设备XK-F301AE

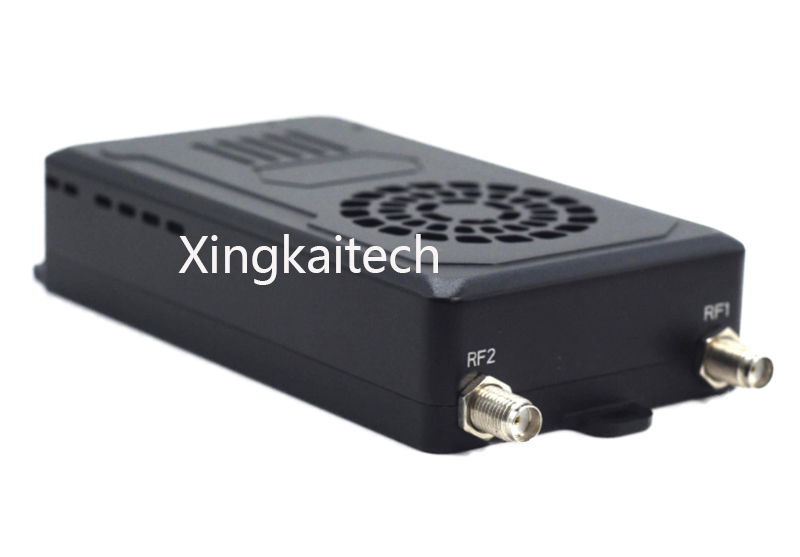

XK-F301AE图数一体无线传输设备，具有体积小、功耗低、通信距离远等特点，支持高清摄像头编码的网络数据、飞控数据、云台控制数据、遥控器控制数据等同时传输。

XK-F301AE 的中心节点可配置为点对点和点对多点模式，用户只需要增加一台从节点就可以拓展设备的应用场景，同时具有加密功能，用户可自主设置信道加密密钥。

XK-F301AE支持透明传输协议，可同时传输飞控和其他挂载的数据信息，地面端可通过串口或网络端口（UDP/TCP）与地面站交互数据。支持串口、SBUS透传功能，使无人机的链路得到扩展

立即咨询

产品详情

一、产品特点及功能

u 支持多个频段，多种带宽。

u 控制接口丰富。

u 载噪比高。

u 输入电压范围宽，支持DC8~30V电压输入。

u 功耗低。

u 下行最大配置速率30Mbps，带宽20MHz，上行最大配置速率26Mbps，带宽20MHz。

u 支持OTA升级，支持本地和远程升级。

u 支持点对多点，适用于多种场景。

u 工作频段800MHz/1.4GHz/2.4GHz,用户可设置

u 带宽可调，包括3MHz、5MHz、10MHz、20MHz。

u 映射方式可调，包括QPSK、16QAM、64AQM。

u 支持多个串口、SBUS。

u 最多支持3路网口设备同时传输。

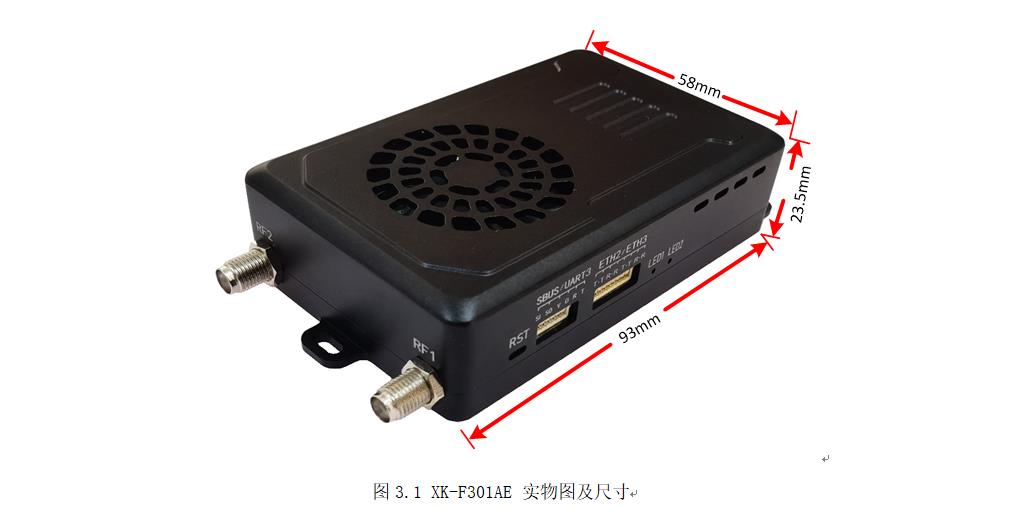

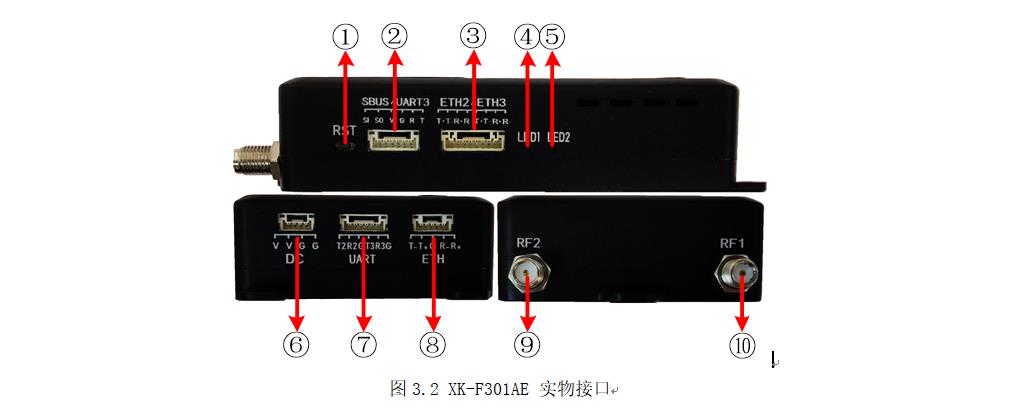

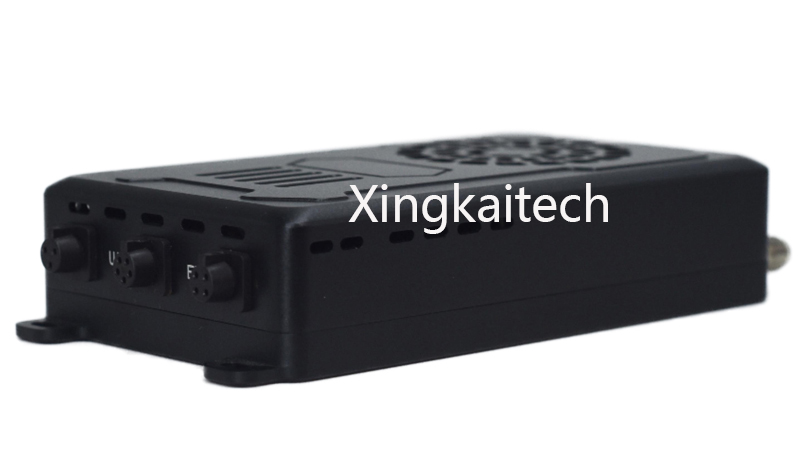

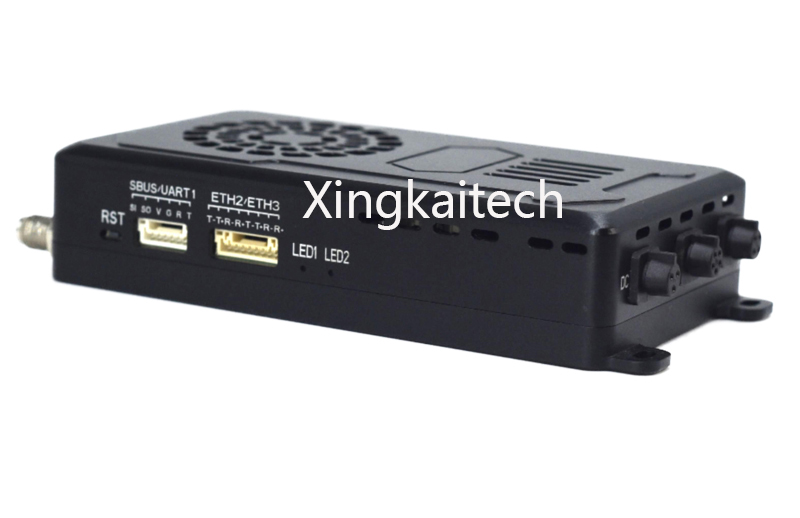

①复位键，短按1~2s设备重启，长按5s以上恢复出厂设置

②SBUS接口/备用数据串口，一端连接地面端的SBUS接口，一端连接遥控器的教练接口

③两个备用网口，天空端最多可接入3个摄像头，地面端最多3台电脑接入监控

④频段提示灯（绿：2.4G，蓝：1.4G，红：800M）

⑤信号强度提示灯（绿：强，蓝：中，白：弱，红：中断）

⑥电源接口，电压范围DC8V~DC30V

⑦串口（UART），串口2为数据串口，串口3为复用串口（默认数据串口，输入“#cfg#”进入配置模式，输入“#ext#”退出配置模式），UART电平标准：TTL-3.3V/RS232

⑧网口，视频输出接口（地面端），可连接至PC或地面站；视频输入接口（天空端），连接摄像头

⑨从天线接口

⑩主天线接口
