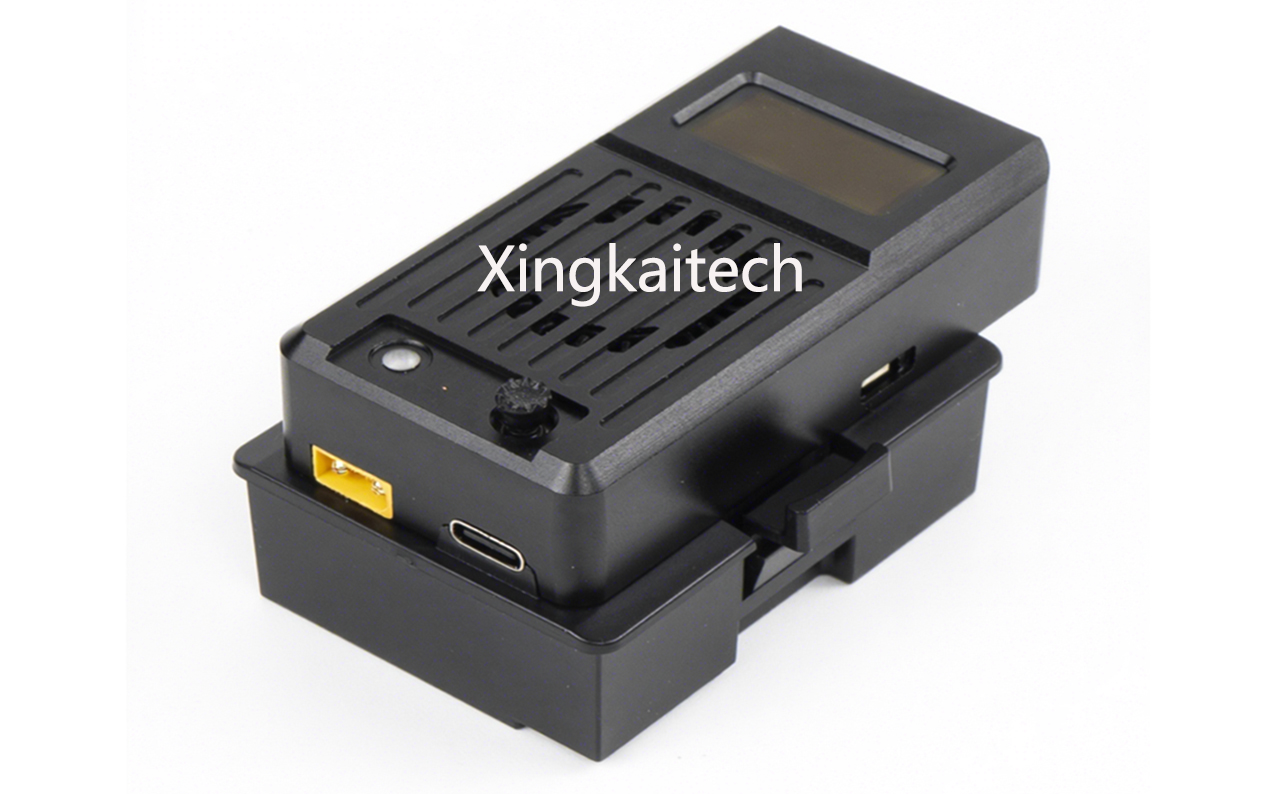

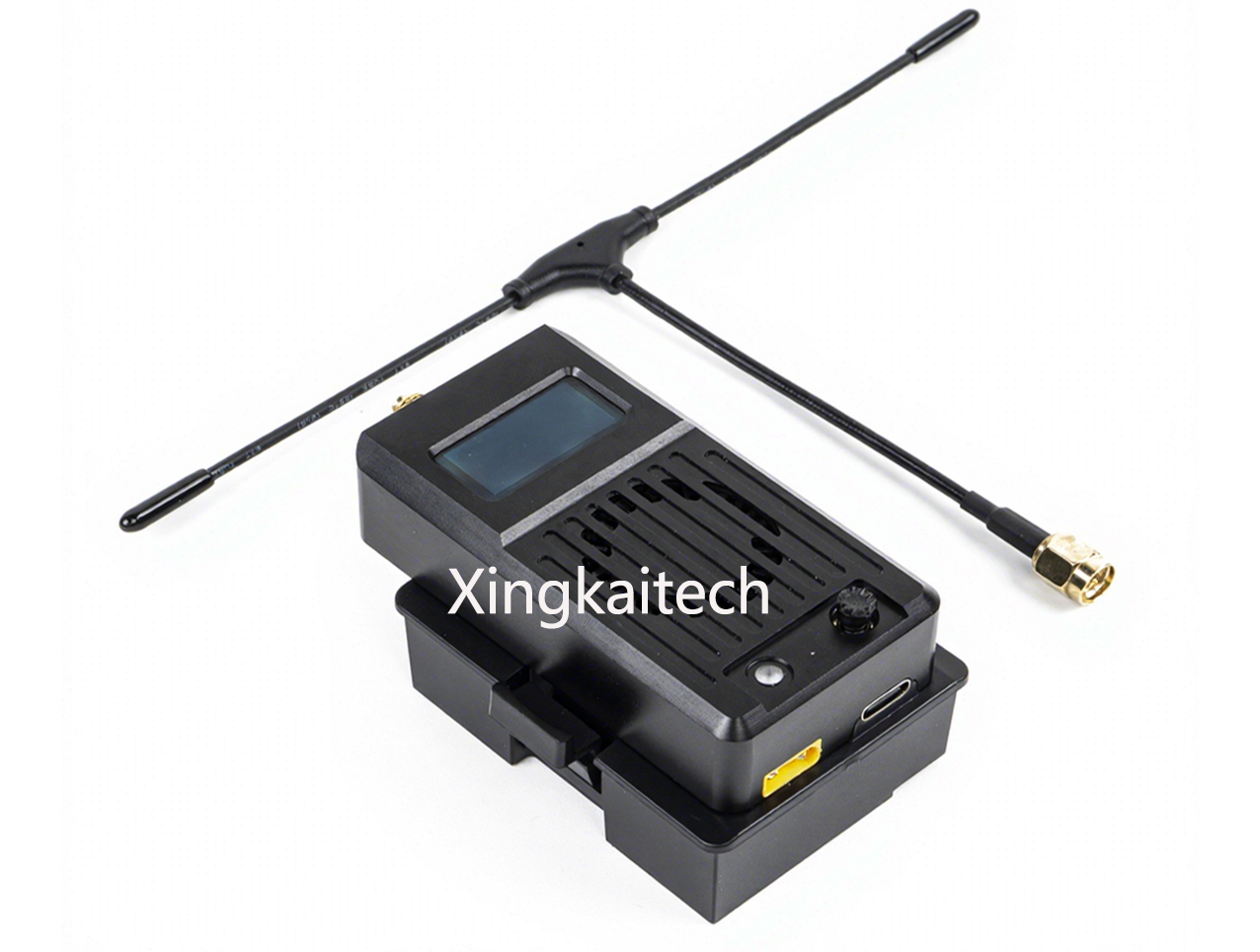

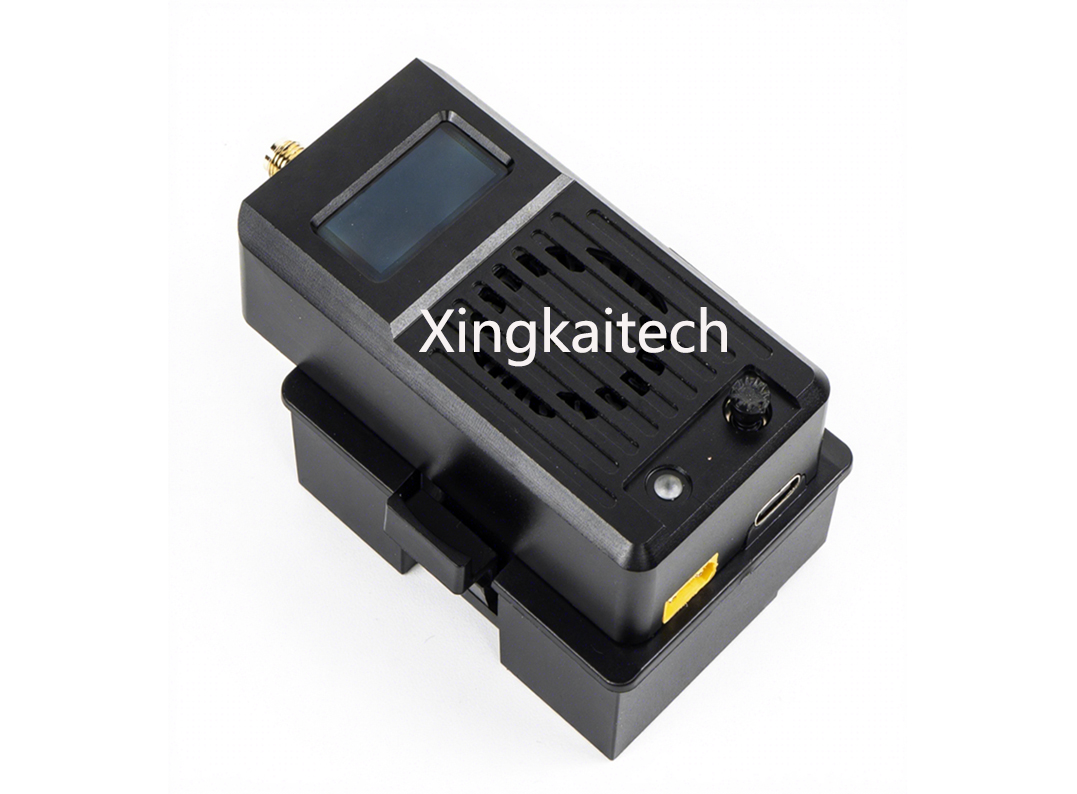

ELRS TX 720MHz 2.5W ExpressLRS TX 高频头发射机模块

ELRS-720M-2.5W-TX 高频头，是基于开源项目ExpressLRS开发的新一代遥控无线系统。ELRS系统具有遥控距离长，连接稳定，低延迟，刷新率高，配置灵活等特点。

立即咨询

产品详情

1、基本参数

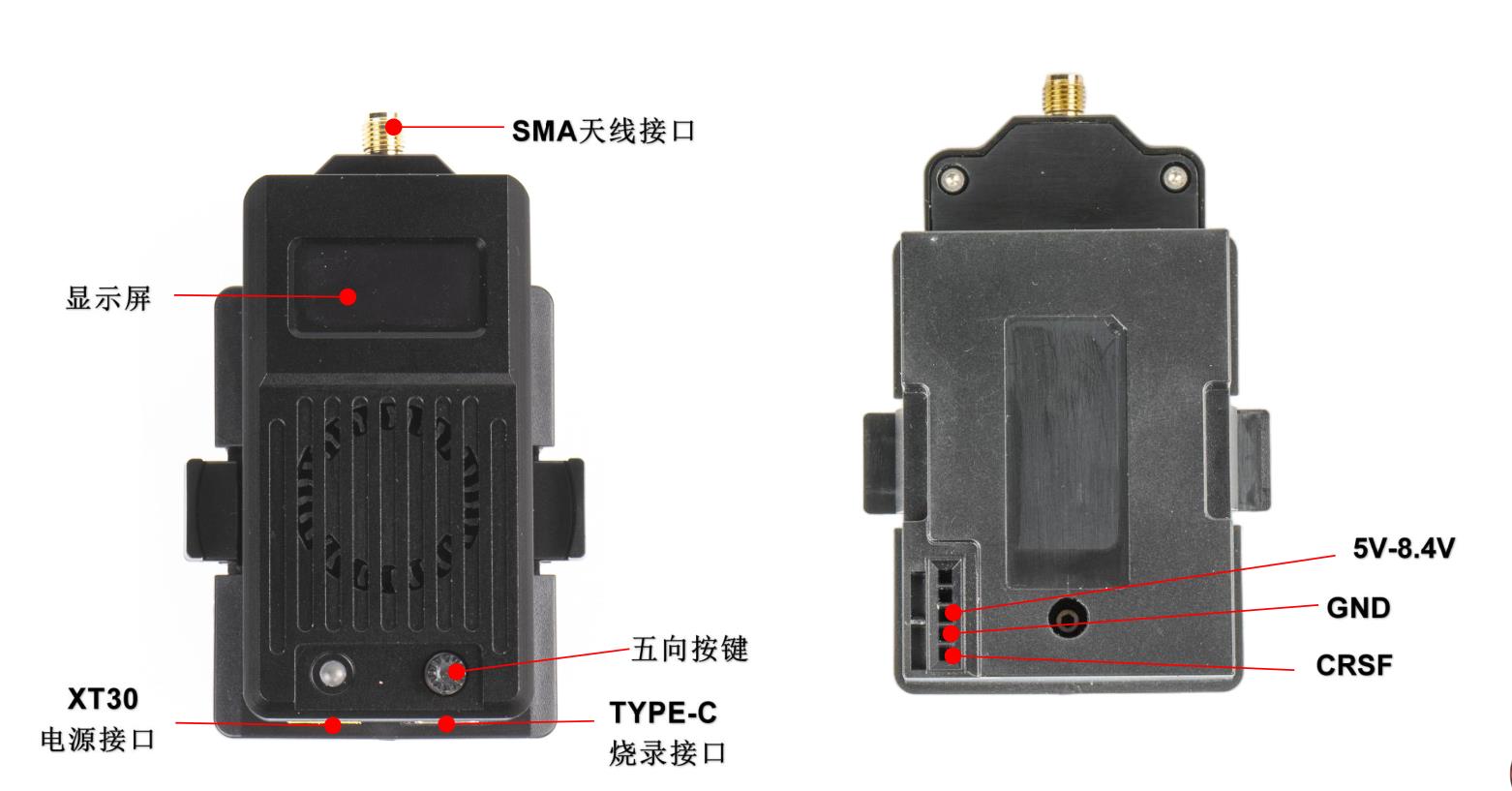

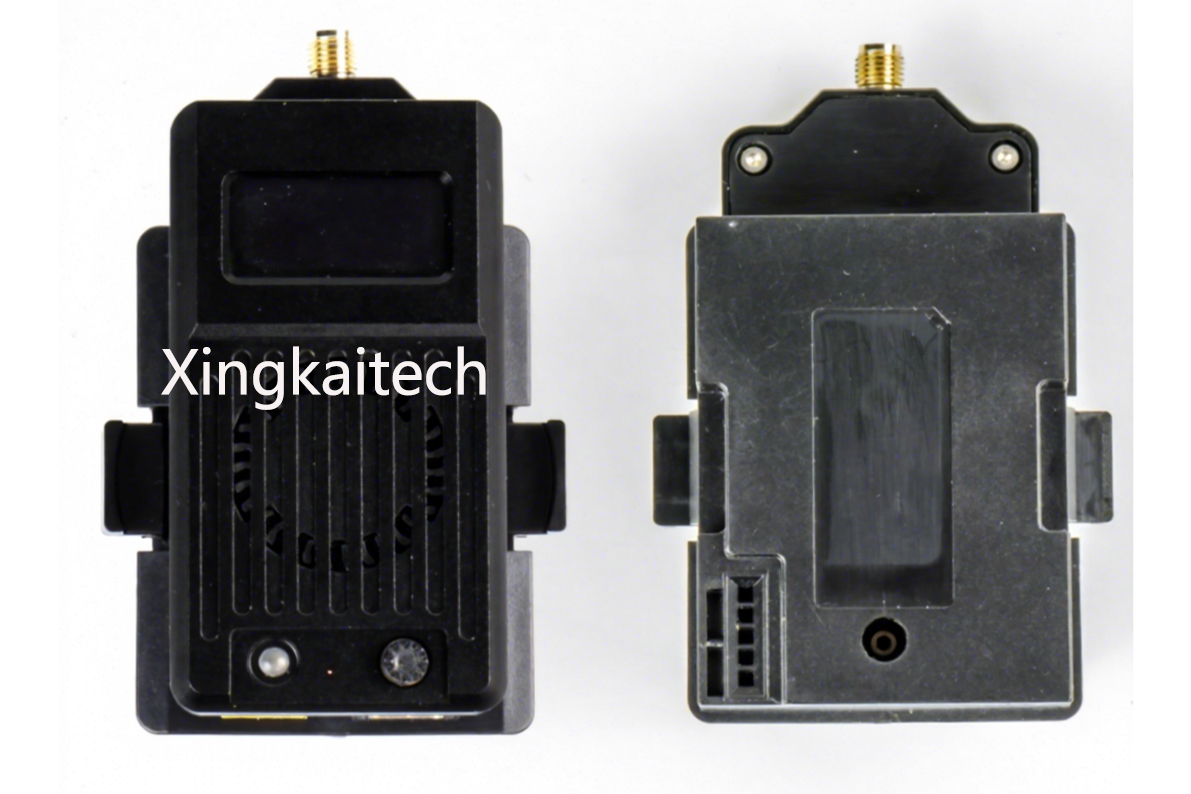

ELRS-720M-2.5W-TX 高频头能够匹配市面上所有使用JR接口的遥控器。（接口示意图）

● 频段：（ 720MHz版本/700-740Mhz）

● 输出功率：100mW/250mW/500mW/1000mW/2500mW

● 刷新率：25Hz/50Hz/100Hz/200Hz

● 输入电压：5-8.4V（2S）

● 主控IC：ESP32+LR1121,背包芯片ESP8285

ELRS-720M-2.5W-TX 高频头能够匹配市面上所有使用JR接口的遥控器。（接口示意图）：

注意：ELRS-720M-TX 高频头上电前，请安装好匹配的天线。否则，会导致高频头PA芯片损坏。

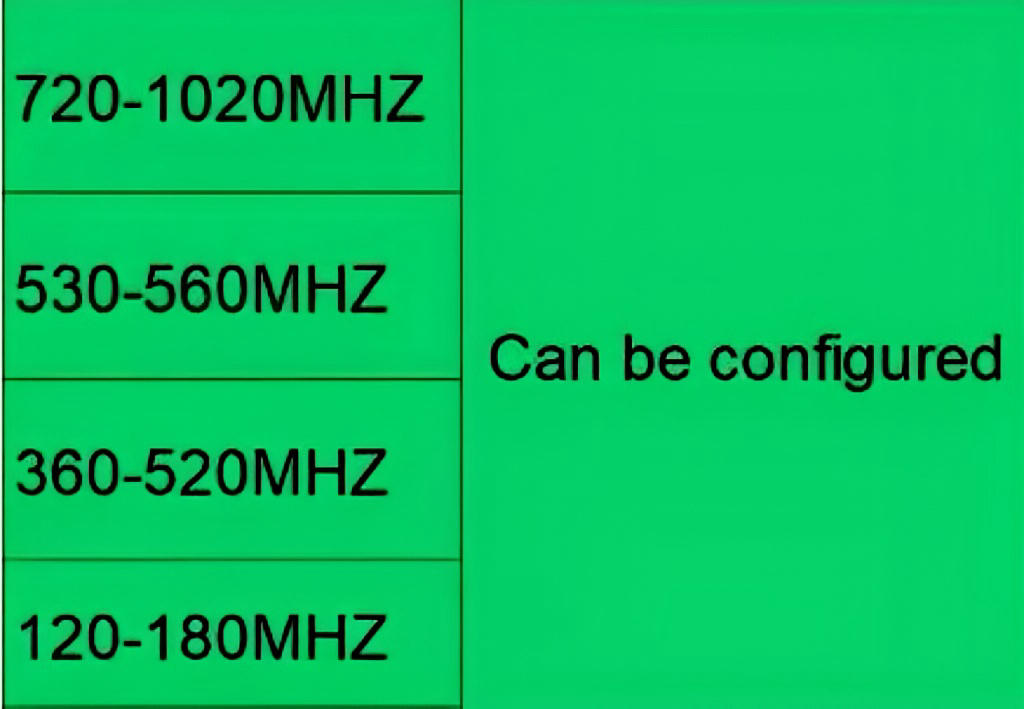

2、频点

3、基本配置

ELRS-720M-2.5W-TX 高频头默认只接收Crossfire串行数据协议（简称CRSF）的信号。遥控器的高频头接口需要支持CRSF信号输出。下面以OpenTX 遥控器系统为例，

说明如何配置遥控器输出CRSF信号，并且使用 LUA 脚本控制ELRS高频头。

4、 CRSF协议

在OpenTX系统中，选择MODELSELECTION，进入MODELSETUP界面，在该界面下，将Internal RF关闭（设置为OFF），将 External RF开启，

并且将输出Mode设置为CRSF。如表格所示。

将ELRS-720M-2.5W-TX 高频头连接正确，并且按照上面配置遥控器为外部高频头（External RF）的CRSF输出，原则上ELRS高频头就可以正常使用。

5、LUA脚本操控

如果想修改ELRS高频头的功率，刷新率等参数，则需要使用 OpenTX系统的LUA脚本进行操作。如下所示。

● 将官方的LUA脚本ELRS.lua拷贝到遥控器的SD卡中，路径为 Scripts/Tools；

● 在OpenTX系统上，长按SYS按键（例如RadioMaster T8遥控器等）或者MENU按键（例如Frsky Taranis X9D遥控器等），进入SD-HC CARD界面，在该界面下，选择ELRS.lua脚本并且运行该脚本；

● 如果LUA脚本成功运行，则界面如表格所示。

● 使用LUA脚本，可以选择配置Rate（刷新率），Ratio（回传包率)， Power（输出功率）等参数；所有LUA脚本功能，说明如下表所示。

注意：官方LUA脚本ELRS.lua可以从ELRS支持网站（网址见更多信息段落）下载。

6、对频

ELRS高频头出厂固件使用的是ExpressLRSV3.5.0正式版协议，而且没有设置对频密码（Binding Phrase）。

所以对频的接收机也必须是V3.0.0~V3.5.0，并且没有设置过对频密码。

ELRS高频头进入对频状态，使用LUA脚本，选择Bind，ELRS高频头进入对频状态。详见“LUA脚本操控 ”段落。

	参数名	参数说明
0:250	数据包及坏包比例	位于界面右上角。表示高频头和遥控器直接每秒发送数据包的数量，以及坏包的数量
Pkt. Rate	数据包频率	频率越高，高频头发送数据包间隔越短，控制越精准
TLM Ratio	回传包率	例如，1:64表示，高频头发射出去64 个数据包，接收机回传一个数据包
Power	功率	高频头发射功率
RF Freq	无线电频率	当前高频头使用的无线电所在频率
Bind	绑定	高频头进入绑定状态
Wifi Update	WIFI更新	高频头开启WIFI功能，用于固件更新

7、功率设置

ELRS高频头目前支持100mW/250mW/500mW/1000mW/2500mW

ELRS高频头发射功率切换使用LUA 脚本，选择Power，可在100mW/250mW/500mW/1000mW/2500mW直接切换。详见“LUA脚本操控”
