采用全新的“无线网格网”理念设计的移动宽带多媒体通信系统。自组网传输系统，功能强大、性能优异；所有节点可在非视距、快速移动条件下，采用无中心自组网的分布式网络构架，实现多路语音、数据、图像等多媒体信息的实时交互。支持任意网络拓扑结构，如点对点、点对多点、链状中继、网状网络及混合动态拓扑等。每个节点设备可随机快速移动，网络拓扑可随之快速变化更新且不影响网络传输，其独特的TDMA算法，确保数据在3跳以后带宽损失不再增加，有效的维持了长链路传输的吞吐量。
整个网络部署便捷、使用灵活、操作简单、维护方便，能够在快速移动、遮蔽非视距等复杂应用场景下，能够有效的对抗信号衰弱，配合增强的智能选频与自适应跳频技术，它能主动规避干扰，即使在70%资源受到干扰的恶劣电磁环境下，仍能保障关键数据的稳定传输。被广泛应用于应急抢险、消防、救火、公安执法、无人机集群、海上通信即电力巡检等任务领域。为用户提供可靠、及时、安全、高效的语音、数据、视频及可视化指挥调度等丰富的综合业务，最大程度地满足用户在平时或应急情况下的无线宽带通信需求，真正实现“随时随地应需而通”。
Ø 无中心对等架构
全网节点地位平等，无主从、无网关依赖，当点故障不瘫痪网络；通电即组网、秒级入网，支持动态拓扑于高速移动中通信。
Ø 同频TDD组网
单频点全双工通信，频谱利用率高，部署简单；支持链状、星状、网状、混合拓扑，灵活扩展覆盖。
Ø MIMO增强性能
空间分集：提升抗干扰于绕射能力，适配非视距场景；空间复用：速率倍增，支持高清视频、大数据回传；波束成形：延申通信距离，增强穿墙于抗多径能力。
最大可支持256个节点大规模组网，在各个节点快速移动时，可根据多个节点之间的信道质量、数据业务速率、误码率等各项指标，随着拓扑结构变化信息，自动重新计算多个节点之间的路由关系并快速生成新的路由表，网络拓扑随之实时更新。此时，数据和视频业务不会因系统拓扑结构变化而受影响。
支持最大峰值带宽100Mbps以上（基于20MHz载波带宽），节点具备非固定移动传输能力，且快速移动也不影响高数据带宽业务。
通过宽频载波跳频（选配）有效提升抗干扰、抗跟踪能力。同时，支持增强智能选频（选配）工作模式，当设备组网状态下，工作频点被干扰时，可智能选择没有干扰的频点进行收组网，自动有效躲避干扰。此外，采用 ARQ 差错控制传输机制，降低数据传输丢失率，提升数据传输可靠性。
OFDM 调制技术，抗多径能力强，且支持自动无线中继传输，系统内所有节点支持多跳中继（接力）通信，可适应多种地形和应用场景。尤其在山区地貌、密集城区或植被覆盖、建筑高层或纵深、地下室、地铁、隧道等传统无线电设备难以覆盖或弱覆盖的场景区域，针对上述障碍物遮蔽非通视（NLOS）、地表与地下通信等需求场景，可凭借卓越的绕射反射多径传输及穿透能力，再依托中继台进行有效覆盖延伸，很好地实现抗多径接力传输。
在单个节点设备故障时不影响整个网络的使用，因而当网络中某个节点发生故障时，原本经由该节点进行的转发任务将在路由协议的引导下，通过其他节点并选择最佳的传输路径进行中继传输，整个网络仍可自愈正常工作，这极大地提升了系统的容灾可靠性，同时具有较好的容错性能。
通过设置工作模式、频率列表，信道带宽、扰码（即 MeshID）、通信距离及组网参数等多项全网一致性参数匹配进行“编组”加密，可有效防止非法用户入侵网络，只有当上述多项全网参数完全吻合一致时，才能允许合法入网；该系统为全自主可控研发，传输协议为全自定义协议，空口传输采用 64bit 密钥， 可动态生成加扰序列，实现信道加密， 确保信息传输的高度安全； 此外，系统还支持 DES/AES128/AES256/SM4的信源加密，增强安全性。
采用全 IP 化设计理念，目前支持各种数据的无差异化透明传输，方便与其他异构通信系统（如公网、专网、卫通及微波等）互联互通，实现多媒体业务实时交互。
u 工作频段可定制70MHz~6GHz；
u 带宽可调，支持2.5MHz、5MHz、10MHz，20MHz（可选配）；
u 同频最大支持256个节点；
u 支持组播、广播业务；
u 增强智能选频、自适应快速跳频FHSS等工作模式；
u 数据加密：支持AES128、AES256、DES、SM4等多种信道加密；
u 支持WEBUI实时配置；
u 支持多路串口；
u 支持数据传输：高清视频、文件传输、IP数据传输等；
u IP66/IP67防水和精致机载设计；
总体 | ||||
SDR 平台，波形 | AD936X+FPGA (7Z020、7Z030、7Z035、7Z100), 移动网络 MANET+MIMO | |||
MIMO 技术 | 空时编码、接收分集、TX/RX 波束成形、空间复用 | |||
接收灵敏度 | -103dBm@5MHz BW | |||
工作信道带宽 | 1.25/2.5/5/10/20MHz(7Z020、7Z030)/40MHz(7Z035)/80MHz(7Z100, 40MHz+40MHz 双天线异频收发 of CA 载波聚合），可设置 | |||
传输速率 | 1-70Mbps(20MHz BW, 7Z020)/1-130Mbps(20MHz BW, beamforming by 7Z030)/1-252Mbps(40MHz BW，7Z035)/1-350Mbps(80MHz BW，7Z100) 自适应，QoS | |||
调制方式 | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 自适应（固定设置选配） | |||
射频输出功率（支持TPC 功率自 适应，1dBm 可调节） | 20 瓦 x2； | |||
单跳通讯距离 | 150~300 公里， | |||
通信方式 | 分布式无中心的点对点 / 点对多 / 多对多，二层或三层动态路由、多跳中继，星型 / 线形 / 网状 / 混合动态 | |||
单跳延时 | 平均 6ms（单向，20MHz BW） | |||
安全加密 | DES，AES128/256（SM4/SNOW3G/ZUC 选配，芯片 /TF 卡加密定制或外接保密机） | |||
抗干扰工作模式 | 手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 FHSS/ 漫游模式，多等级抗干扰 | |||
本地 / 远程管理 | 工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，BD/GPS(GNSS) 定位电子地图，温度 / 电压 / 干扰监测，软件升级（远程静默及唤醒选配） | |||
其它 | 开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒；单系统用户容量不限（256 个以上）、自组网跳转次数 不限（数据 15+ 跳、语音 10+ 跳、视频 8+ 跳），三跳以上传输速率总损失小于70%；自动载波跟踪， 适应±6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信 | |||
工作频段选择（70M-6GHz/Uper C-X-Ku 可定制。收发同频或异频的 TDD，单频段 2T2R 或双频段 1T2R） | ||||
频段 | 频率范围 | 频段 | 频率范围 | |
VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | S Band (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/ 3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | |
L Band (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* | C Band (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* | |
中国工信部 (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 | |||
整机结构 | 接口 | |||

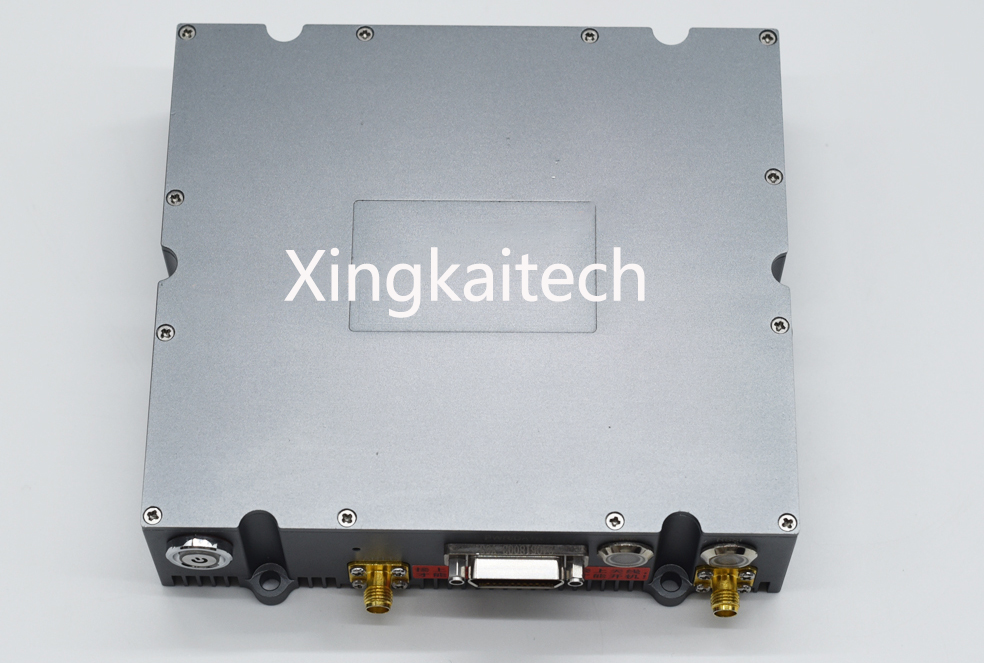

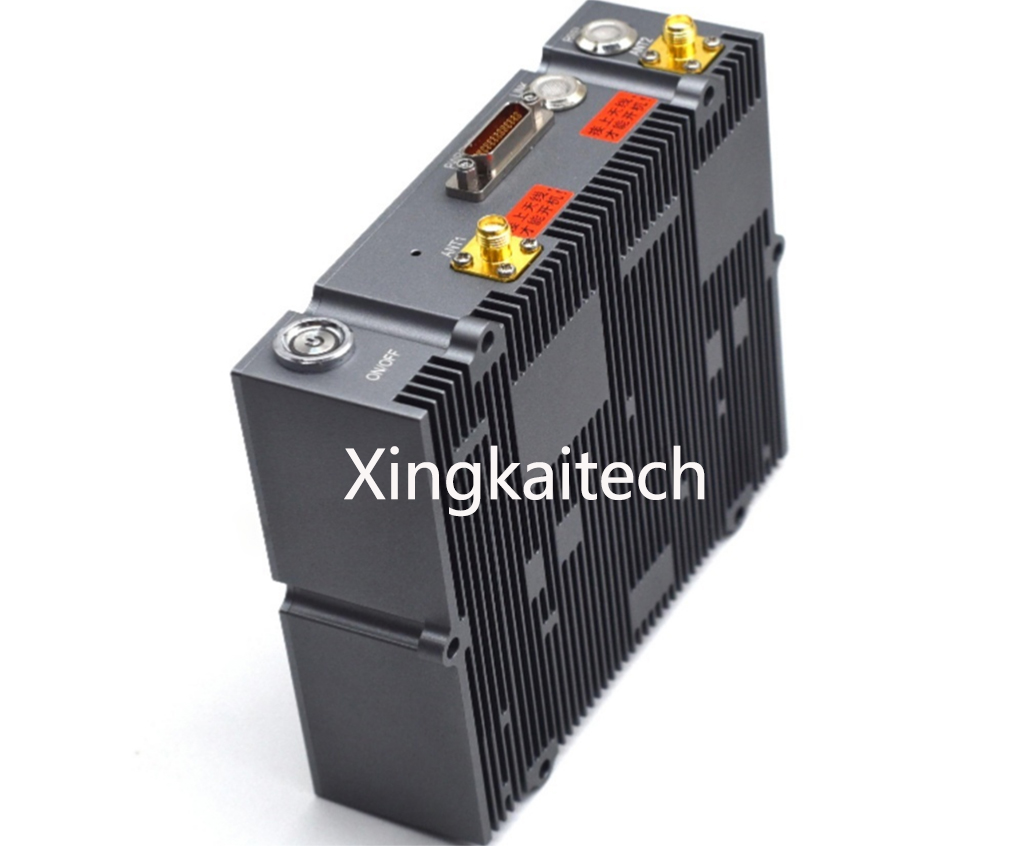

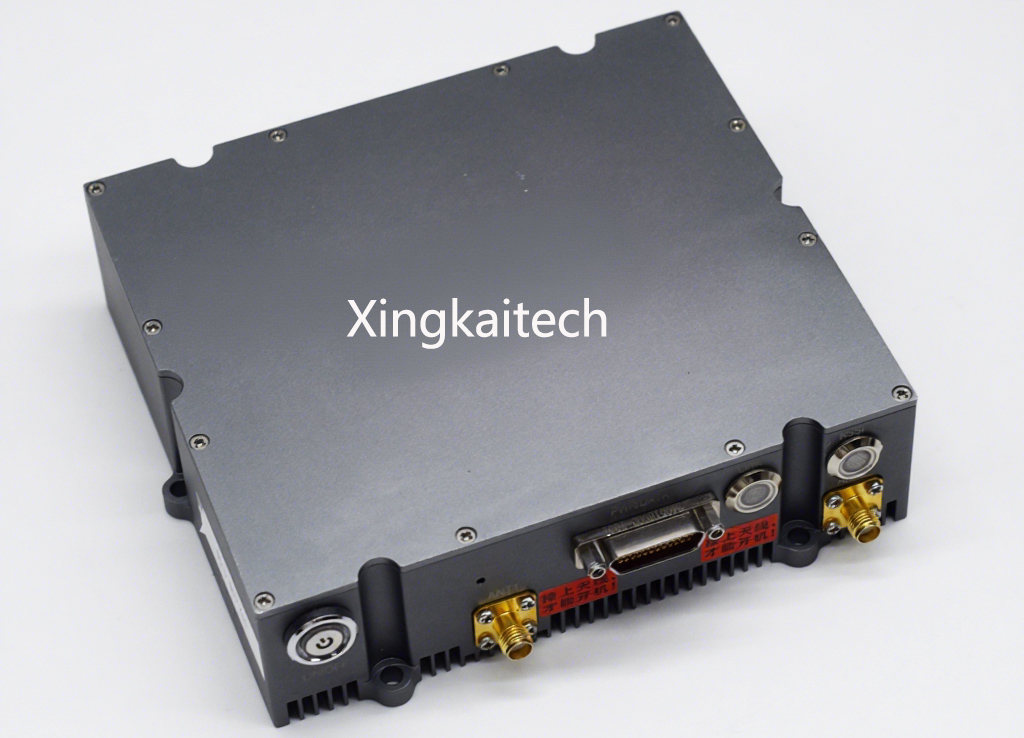

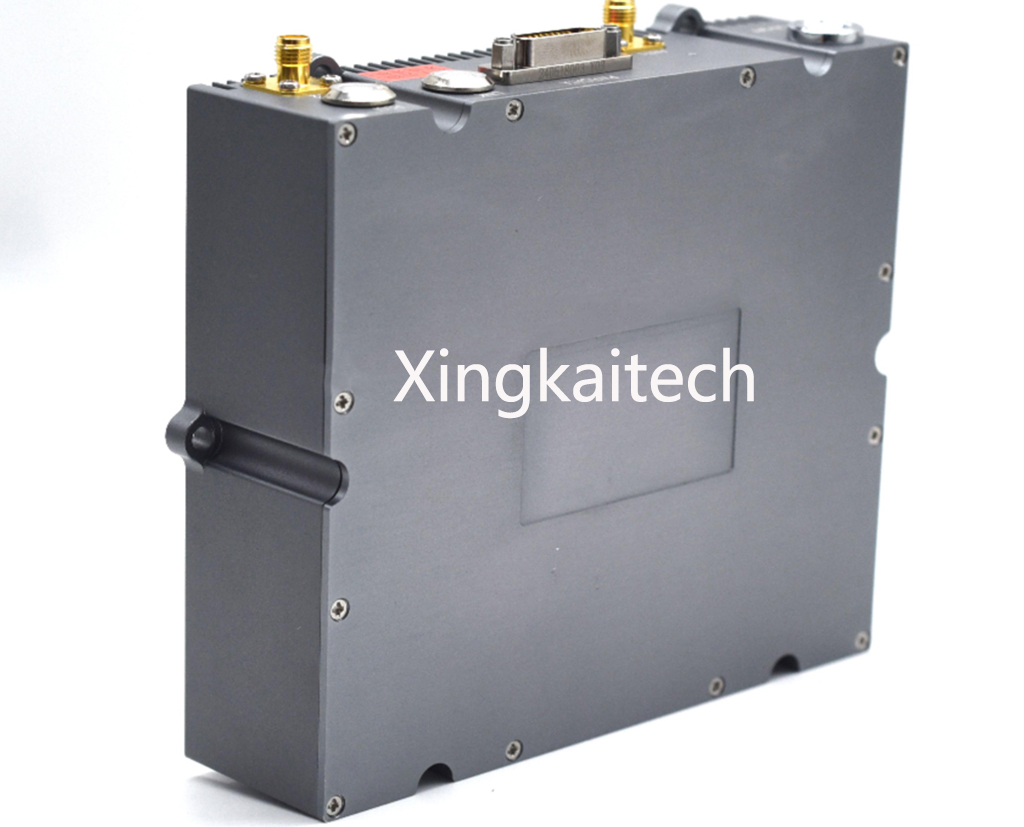

尺寸 / 重量 | 12.8x13.4x3.8cm/598g， 20 瓦 x2- 铁灰色
| 基本接口 | 2xIPEX/2xMMCX/2xSMP/2xSMA RF，1- 2xRJ45 以太网 100/1000BaseT， RS232，DC 输 入。TTL(UART)/ SBUS/ 蓝 牙 1. 2-230. 4Kbps， WIFI AP， BD/ GPS(GNSS) 可供选择。支持网口和串口的透明传输，支持所有的通信协议，包括 MAVLink。业务优先级可以选择 | |
网络扩展选配 | 公网路由 /4G LTE 专网，宽窄融合，卫星，光纤 | |||
视频扩展选配 | 低延时 HDMI/SDI/CVBS，4K/2K/1080P/720P/D1 | |||
电源指示灯 | 绿灯常亮 - 已上电 | |||
LINK 指示灯 | 红灯常亮 - 未入网； 红灯闪烁 - 开机中 / 未入网； 绿灯常亮 - 已入网 | |||
安装 / 颜色 | 4 个安装孔位 / 黑色，铁灰色（军绿选配） | |||
供电 | ||||
RSSI 指示灯 | 绿灯常亮 - 链路质量优； 蓝灯常亮 - 链路质量良好； 黄灯常亮 - 链路质量中； 紫灯常亮 - 链路质量略差； 红灯常亮 - 链路质量差； 灯灭 - 链路中断 | |||
供电电压 | 18-32VDC
| |||
功率消耗 | 工作 6-10A/ 待机 0.7-0.9A@20V，20 瓦 x2
| |||
管理界面 / 控制接口 | 基于 Web 的网络管理 /GUI，提供 API 二次 开发接口 / SNMP（或定制） | |||
环境 | ||||
工作温度 / 防护等级 | -40℃ ~+80℃ /IP66（IP67/IP68 定制） | |||
电源选择 | 主电缆供电 | |||
